Day 27 — Terraform/GCP實戰：使用 Terraform 創建 GCP 運算服務 Kubernetes GKE

使用 Terraform 創建 Kubernetes GKE 集群，實現容器化應用的部署和管理。

文章同步分享到
blog – https://devops-with-alex.com/day-27-terraform-gcp-programming-kubernetes/
ithome – https://ithelp.ithome.com.tw/articles/10338182
Medium – https://medium.com/p/a3be135547e2

章節內容

1. GCP 運算服務 Kubernetes GKE 主要功能、用途與使用情境

GCP 運算服務 Kubernetes GKE 的主要功能、用途與使用情境，可以參考先前的章節來做了解，會更幫助我們了解對應用terraform產生的雲端資源。

Terraform/GCP實戰：使用 GCP Console GCP 運算服務 Kubernetes GKE

2. GCP 運算服務 — 使用Terraform創建Kubernetes GKE

在這個章節中，我們將深入探討如何使用Terraform在Google Cloud Platform上創建Cloud Run。我們將依次進行以下步驟：

創建自定義GKE
如何使用console來連線節點與查看狀況
部署nginx的服務到GKE上 (option)
Terraform Kubernetes GKE 連結：可以到github參考對應的Terraform程式碼。

創建terraform檔案

接著創建三個檔案，分別是 0-provider.tf, 1-variables.tf, 2-main.tf。

0-provider.tf

##################################################################################
# CONFIGURATION
##################################################################################
terraform {
  required_version = ">=1.0"
  required_providers {
    google = {
      source  = "hashicorp/google"
      version = ">= 4.40.0"
    }
  }
}

##################################################################################
# PROVIDERS
##################################################################################
provider "google" {
  project = var.GCP_PROJECT
  region  = var.GCP_REGION
  # zone        = var.zone
}

provider "kubernetes" {
  host                   = "https://${module.gke.endpoint}"
  cluster_ca_certificate = base64decode(module.gke.ca_certificate)
  token                  = data.google_client_config.default.access_token
}

這個檔案主要用於配置 Terraform 的提供者（provider），以確保 Terraform 可以正確地與 Google Cloud Platform（GCP）進行交互。

terraform ：這個區塊設定了 Terraform 的版本要求，確保使用的版本符合最低要求大於4.40.0版本。同時，它也定義了所需的提供者和版本。
provider "google" ：這個區塊指定了要使用的 GCP 提供，指定了 GCP 專案 ID（由 var.GCP_PROJECT 變數提供）。
kubernetes：它用於管理Kubernetes叢集，需要配置Kubernetes的相關參數，例如host、cluster_ca_certificate和token。正確的輸入驗證資訊後，可以使用這個提供者來部署和管理Kubernetes上的應用程式。

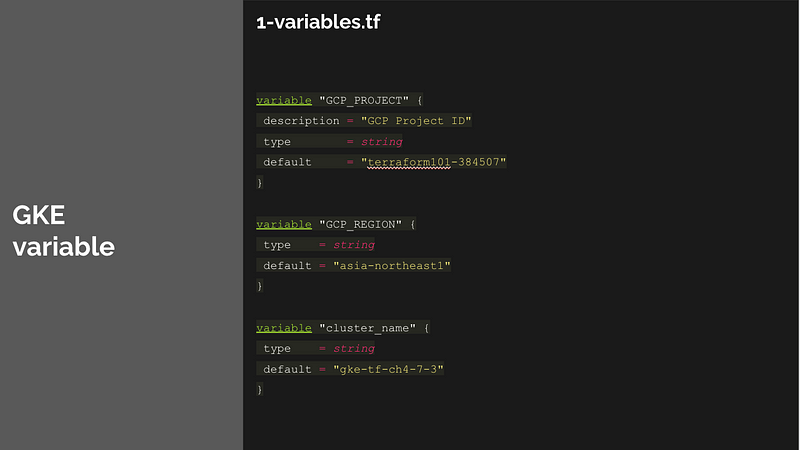

1-variables.tf

variable "GCP_PROJECT" {
  description = "GCP Project ID"
  type        = string
  default     = "terraform101-384507"
}

variable "GCP_REGION" {
  type    = string
  default = "asia-northeast1"
}

variable "cluster_name" {
  type    = string
  default = "gke-tf-ch4-7-3"
}

這個檔案用於定義 Terraform 使用的變數，以實現更高度的可配置性和重用性。

variable "GCP_PROJECT"：這是 GCP 專案 ID 的變數，它描述了 GCP 專案的 ID。它的預設值是 “terraform101-384507″，但可以在使用時指定不同的值。
variable "GCP_REGION"：這是定義網路服務所在位置（地區）的變數。
variable "cluster_name"：這是用於定義 Kubernetes GKE Cluster 名稱的變數。

2-main.tf

# google_client_config and kubernetes provider must be explicitly specified like the following.
data "google_client_config" "default" {}

data "google_compute_default_service_account" "default" {}

module "gke" {
  source     = "terraform-google-modules/kubernetes-engine/google"
  project_id = var.GCP_PROJECT
  name       = var.cluster_name
  region     = var.GCP_REGION
  zones      = ["asia-northeast1-a"]

  network    = "default"
  subnetwork = "default"
  # asia-northeast1-pods-03263bcb     10.14.0.0/20
  # asia-northeast1-services-03263bcb 10.18.0.0/20
  ip_range_pods     = "asia-northeast1-pods-03263bcb"
  ip_range_services = "asia-northeast1-services-03263bcb"

  create_service_account = false
  service_account        = data.google_compute_default_service_account.default.email

  # use our spot pool
  remove_default_node_pool = true
  http_load_balancing      = true
  gce_pd_csi_driver        = true
  filestore_csi_driver     = false
  kubernetes_version       = "1.26.5-gke.1200"

  node_pools = [
    {
      name               = "spot-worker-pool"
      machine_type       = "e2-medium"
      min_count          = 0
      max_count          = 3
      spot               = true
      disk_size_gb       = 100
      disk_type          = "pd-standard"
      image_type         = "COS_CONTAINERD"
      enable_gcfs        = false
      enable_gvnic       = false
      auto_repair        = true
      initial_node_count = 1
    },
  ]

  node_pools_oauth_scopes = {
    all = [
      "https://www.googleapis.com/auth/logging.write",
      "https://www.googleapis.com/auth/monitoring",
    ]
  }
  node_pools_labels = {
    all = {}

    spot-worker-pool = {
      spot-worker-pool = true
    }
  }

  node_pools_metadata = {
    all = {}

    spot-worker-pool = {
      node-pool-metadata-custom-value = "my-node-pool"
    }
  }

  node_pools_taints = {
    all = []

    spot-worker-pool = [
      {
        key    = "spot-worker-pool"
        value  = true
        effect = "PREFER_NO_SCHEDULE"
      },
    ]
  }

  node_pools_tags = {
    all = []

    spot-worker-pool = [
      "spot-worker-pool",
    ]
  }

}

這段 Terraform 程式碼的目的是使用 Terraform 工具自動化地在 Google Cloud Platform 上創建一個 GKE，並將相關的資源設定和配置進行定義。：

使用 data 區塊拿取遠端的雲端架構配置：

data “google_client_config” “default” {} ：這個部分使用data區塊來擷取Google Cloud Platform（GCP）的用戶端配置資訊，這些資訊將用於後續的操作，例如設定Kubernetes叢集。
data “google_compute_default_service_account” “default” {}：這個部分擷取GCP的預設服務帳戶，以便將其分配給Kubernetes叢集。

使用module gke 區塊，將一個名為”gke”的模組應用到配置中。這個模組來自於”terraform-google-modules/kubernetes-engine/google”的來源，用於部署GKE叢集。

GKE叢集：

project_id：指定GCP項目的ID。
name：指定Kubernetes叢集的名稱。
region：指定Kubernetes叢集所在的區域。
zones：指定Kubernetes叢集的可用區域。
network和subnetwork：指定Kubernetes叢集的網絡和子網絡配置。
ip_range_pods和ip_range_services：指定Kubernetes叢集的IP範圍配置。

GKE節點集區(節點池)

create_service_account和service_account：控制是否創建服務帳戶以及服務帳戶的配置。
remove_default_node_pool：控制是否移除默認的節點池。
node_pools：定義Kubernetes叢集的節點池配置，包括節點的大小、數量、硬碟配置等。
node_pools_oauth_scopes：配置節點池的OAuth範圍。
node_pools_labels和node_pools_metadata：配置節點池的標籤和元數據。
node_pools_taints和node_pools_tags：配置節點池的污點和標籤。

總之，這段 Terraform 程式碼創建一個 GKE 服務，自動化部署和管理Google Kubernetes Engine（GKE）集群，並配置叢集的相關屬性和資源。這使得在GCP上運行容器化應用程式變得更容易且可重複，實現自動化地在 Google Cloud Platform 上創建和配置 Google Kubernetes Engine。

GKE 需要先創建 secondary CIDR 在subnet

先在default vpc中創建secondary CIDR，terraform會來部署pod與service的相關服務。


asia-northeast1-pods-03263bcb = 10.14.0.0/20
asia-northeast1-services-03263bcb = 10.18.0.0/20

執行terraform部署

到專案目錄執行初始化計畫

terraform init
# or
tf init

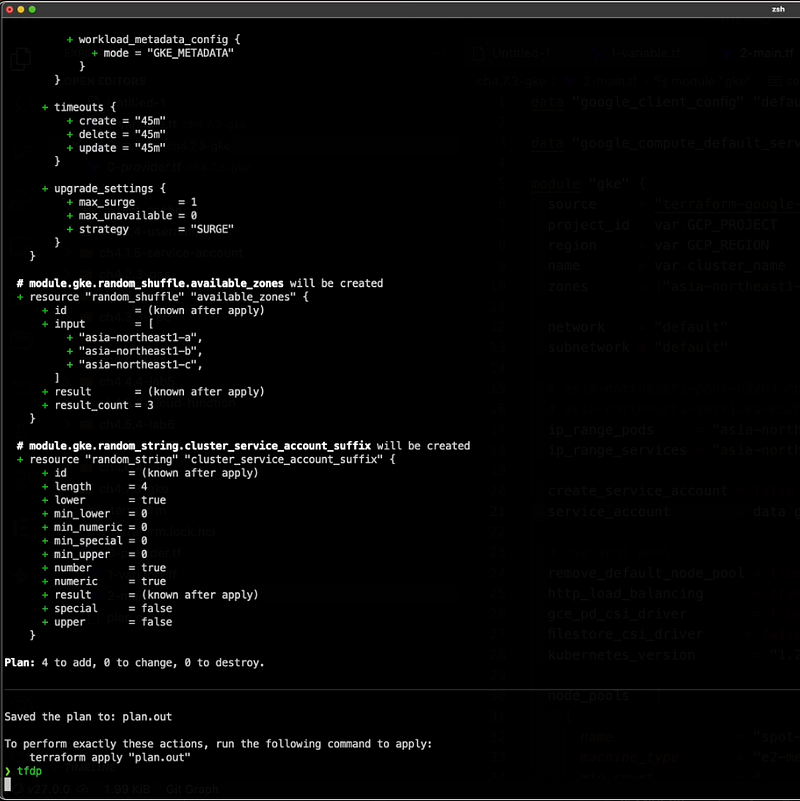

確認部署計畫內容

terraform plan -out plan.out
# or
tfp

最後執行 terraform apply -auto-approve 來部署對應的資源到雲端架構上，就可以得到下列的結果。

terraform apply -auto-approve
# or
tfdp

測試部署的 Kubernetes GKE 服務

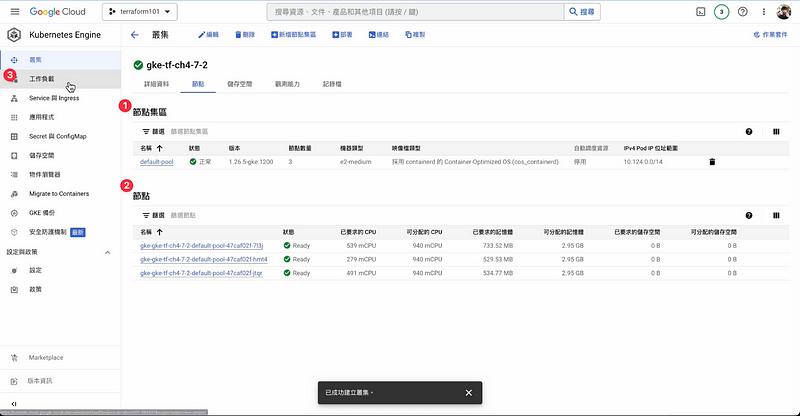

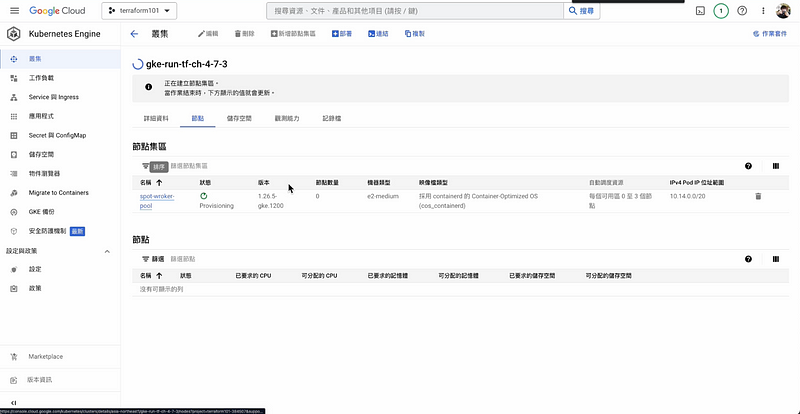

Terraform 創建修改完畢，並看到 Kubernetes GKE 後，可以點選查看節點的詳細資料。後續我們會利用工作負載來建立nginx的部署，同時暴露服務於公開網路中，方便我們測試。

創建 Kubernetes GKE 建立工作部署：

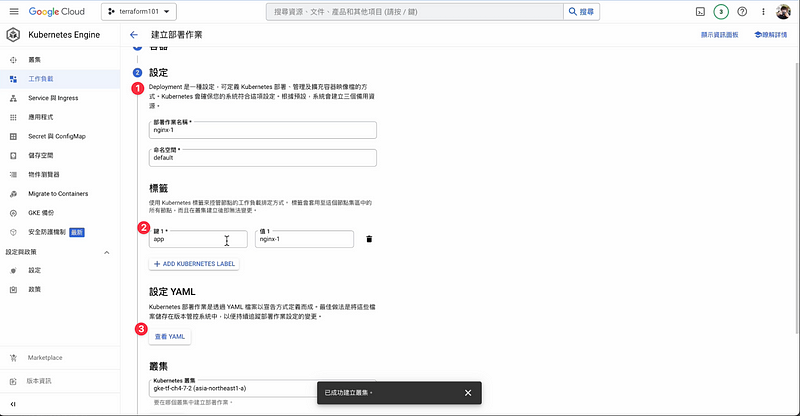

– 新增容器：新增容器並使用映像檔 nginx:latest，設定使用預設設定後，可以點選查看yaml檔案，來查看部署的yaml檔案。

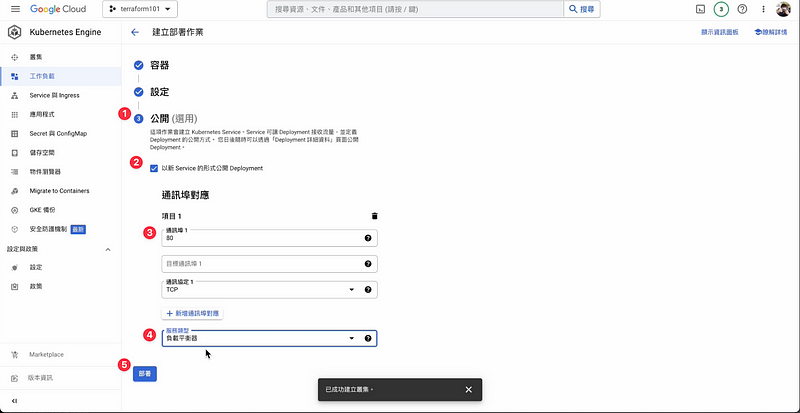

– 暴露容器：點選公開後，用service的方式公開部署檔案，通訊port使用80來暴露nginx，最後點選服務類型是負載平衡器 load balancer，最後執行部署。

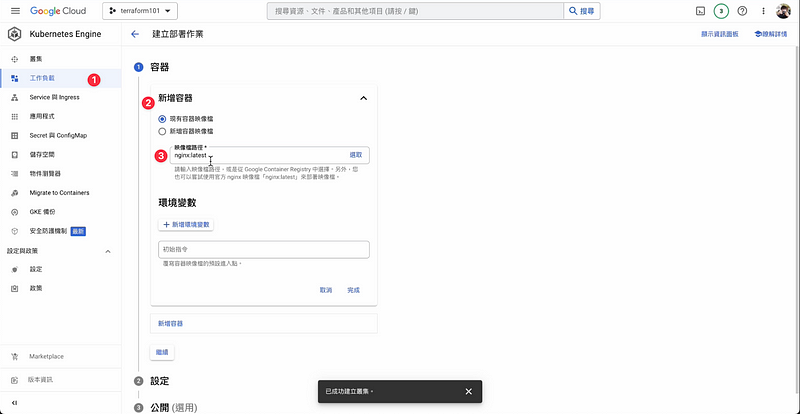

Kubernetes GKE 服務 — 新增容器並使用映像檔 nginx:latest

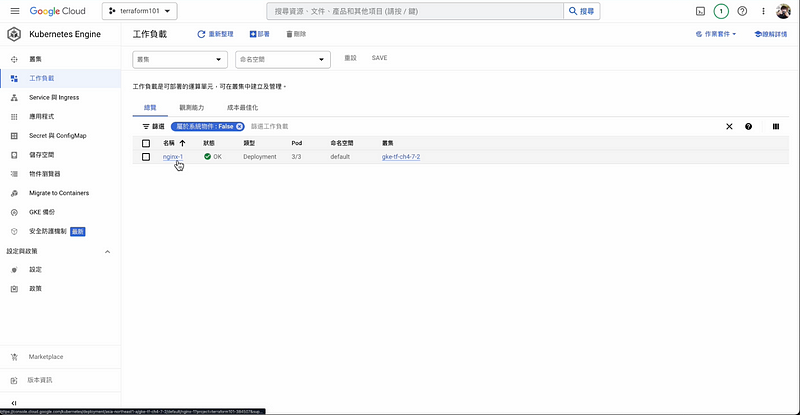

Kubernetes GKE 中的 nginx 工作負載：

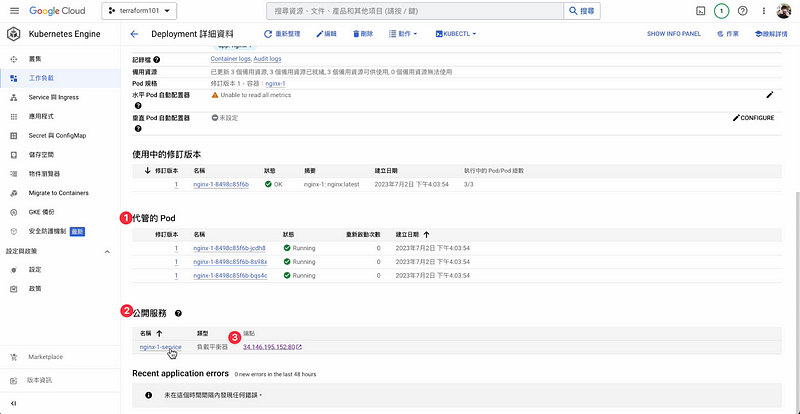

– 工作負載：新增容器完成後，可以看到nginx的部署已經完成，點選後可以看到3個pod，第二個可以看到公開服務service與對外ip。

接下來可以嘗試觸發服務，點選觸發條件中的網址，就可以轉發到服務。例如下面ip地址，就會轉發到我們部署的nginx server。

3. 總結 Summary

Terraform 雲端資源實作：介紹如何使用Terraform自動化地創建Cloud Run的過程。主要步驟包括：
– 初始化 Terraform：使用 terraform init 初始化 Terraform 項目，確保環境正確設定。
– 設定變數：定義所需變數，如 GCP 專案 ID、區域和服務名稱，以便稍後在 Terraform 中使用。
– 建立 Kubernetes GKE 服務定義：定義 Kubernetes GKE 服務的特性，包括服務名稱、叢集類型(Cluster)、叢集基本資訊和節點集區(Node Pool)。
– 設定進階功能：根據需求可以設定，垂直自動化調度pod資源(hpa)與節點自動佈建功能(auto cluster)的功能。
– 生成計劃執行部署：使用 terraform plan 生成部署計劃，並使用 terraform apply 部署 Kubernetes GKE 服務及其相關資源到 Google Cloud Platform。
部署並測試 Kubernetes GKE 的工作負載workload：執行Terraform部署的指令，並完成了下列設定，並嘗試部署nginx應用來進行測試。
– 節點和工作負載的詳細資訊：包括察看節點和工作負載的詳細資訊，指定名稱、建立叢集與節點、網路設定等
-新增容器：設定nginx容器映像和相關設定。
– 暴露容器服務：設定nginx server 通訊端口、部署nginx server 服務service 和負載平衡器。
– 觸發服務：測試 nginx server 服務運行。
